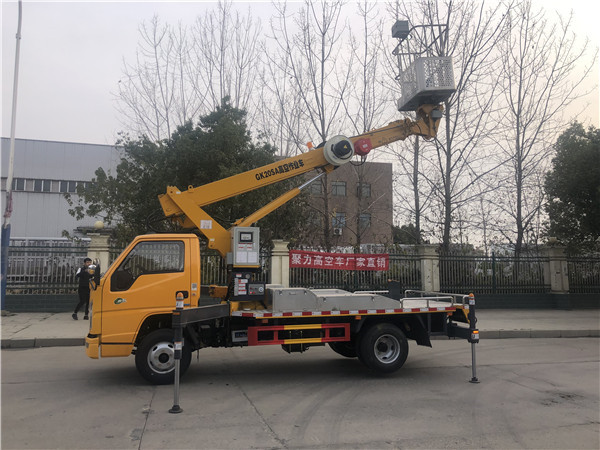

國六江鈴21米直臂高空作業車廠家直銷
|
江鈴21米直臂高空作業車主要參數 |
||||
|
類別 |
項目 |
單位 |
數據 |
|
|
尺寸參數 |
總長 |
mm |
5990 |
|
|
總寬 |
mm |
2010 |
||
|
總高 |
mm |
3060 |
||
|
質量參數 |
乘坐人數（含駕駛員） |
人 |
2 |
|
|
總質量 |
kg |
4495 |
||
|
主要性能參數 |
工作平臺額定載荷 |
kg |
200 |
|
|
**作業高度 |
m |
21 |
||
|
**作業高度時作業幅度 |
m |
2.9 |
||
|
**作業幅度 |
m |
9.5 |
||
|
**作業幅度時作業高度 |
m |
4.5 |
||
|
支腿跨距 |
橫向 |
mm |
3660 |
|
|
縱向 |
mm |
4300 |
||
|
臂架變幅時間 |
s |
60 |
||
|
臂架回轉速度 |
s/r |
75 |
||
|
支腿收放時間 |
s |
40 |
||
|
行駛參數 |
前懸 |
mm |
1075 |
|
|
后懸 |
mm |
1815 |
||
|
后伸 |
mm |
/ |
||
|
軸距 |
mm |
2800 |
||
|
**行駛速度 |
Km/h |
100 |
||
|
**小離地間隙 |
mm |
223 |
||
|
接近角 |
. |
21 |
||
|
離去角 |
. |
16 |
||
|
部件名稱 |
簡要說明 |
|
底盤 |
江鈴 |
|
發動機 |
柴油發動機，國六排放 |
|
駕駛室 |
單排座，可乘坐2人，駕駛室配置空調，方向助力 |
|
圍板及走臺板 |
不銹鋼圍欄及防滑走臺板 |
|
取力系統 |
手動操作 |
|
工作平臺mm |
1100x650x1150 |
|
臂架形式 |
四節五邊型工作臂，同步伸縮 |
|
支腿 |
X型，單獨可調 |
|
操作 |
遙控器電氣操作 |
|
**系統 |
電液比例**系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
|
調平系統 |
液壓自動調平 |
基本功能及配置
|
21米高空作業車基本功能安全配置：作業車可以實現平臺載荷200KG，**作業高度21米，**作業幅度9.5米。 |
|
|
名稱 |
簡要說明 |
|
上下車自動互鎖裝置 |
用于上下車互鎖，防止誤操作發生危險 |
|
水平檢測功能 |
實時檢測整車是否水平 |
|
應急電動應急泵 |
當發動機及主泵發生故障時，可將工作人員送回到地面 |
|
緊急停止裝置 |
用于緊急停止操作 |
|
夜間安全**示裝置 |
在車輛上有工程頻閃燈，照明燈 |
|
整車水平狀態測試儀 |
可檢測整車橫向縱向兩個方向傾斜狀態 |
|
實時通訊 |
在平臺和地面配有無線對講 |
主要性能特點：
K型支腿，穩定性好，可同時或單獨操作，適應多種工況。
主要配套液壓、電器件：平衡閥、**器等均為進口件，全比例系統配座椅。
底盤采用江鈴國六底盤，配有空調，方向盤采用液壓助力。
下車支腿操作箱配備照明燈，方便晚上工作，配置整車水平儀，保證車輛水平，確保安全。
平臺左右回轉采用進口封閉式擺動缸形式或電機驅動形式，工作靈活方便，安全可靠。
電腦**，自動限幅，危險工作報**，安全性能**。下車有顯示器，實時顯示整車作業工況。
四邊形工作臂，同步伸縮，結構緊湊，作業效率高，作業范圍大。伸縮油缸外置，鏈條伸縮機構，更容易觀察故障點，方便維修。
整車電器采用CAN總線**系統，線路整齊、簡易。整車有三處操作：平臺操作，也可在地面用有線或無線操作，更方便觀察作業空間，安全可靠，工作效率高。
備注：以上所列參數僅供用戶參考，本公司保留對車型產品改進的權利。
